Новый Байкальский тоннель

Заказчик: ДКРС ОАО "РЖД"
Генеральный проектировщик - ОАО "Строй трест"
Подрядчик: ОАО "Ленметрогипротранс"
Место расположения: на перегоне Дельбичинда-Дабан Восточно-Сибирской железной дороги
Сдан в эксплуатацию: 2014

В составе проектной документации, разрабатываемой  институтом ОАО «НИПИИ «Ленметрогипротранс» выполнено:

  • два припортальных здания;
  • реконструкция вентствола и вентздания над стволом;
  • расстановка оборудования в сечении тоннеля;
  • трансформаторные подстанции в тоннеле;
  • дренажная штольня со стороны восточного портала;
  • обследование существующих зданий и сооружений;
  • инженерно-геологические и геофизические изыскания;
  • габаритная съемка пристволовых выработок;
  • планово-высотное обоснование строительства тоннеля;
  • автоматика, сигнализация и связь в тоннеле;
  • конструкция портальных раздвижных ворот;
  • расчет режимов вентиляции;
  • разработка конструкции инспекторского подъема вентствола;
  • разработка раздела геодинамическая безопасность тоннеля; контроль схода лавин и землетрясений;
  • разработка специальных технических условий по обеспечению пожарной безопасности;
  • реконструкция существующего здания для нужд диспетчерского пункта

Технико-экономические показатели:

Проектируемый железнодорожный тоннель относится к особо опасным и технически сложным объектам. Уровень ответственности проектируемого тоннеля – I (повышенный).

В соответствии с нормативной картой сейсмического районирования территория строительства проектируемого тоннеля находится в 9-ти бальной сейсмической зоне.

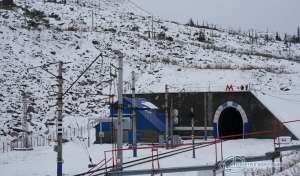

Длина проектируемого тоннеля без учета припортального комплекса сооружений составляет 6682,05 метров. Западный портал железнодорожного тоннеля соответствует пикету 10060+89,00 железнодорожного пути, Восточный портал тоннеля расположен на ПК10127+05,90. К Западному и Восточному порталу тоннеля примыкает припортальное вентиляционное здание оснащенное воротами с электроприводом.

Западный портал тоннеля расположен восточнее разъезда Дельбичинда Казачинско-Ленского района Иркутской области. Восточный портал тоннеля расположен в 52 км от г. Северобайкальск Северо-Байкальского района Республики Бурятия. Для административного, медицинского и социально-бытового обслуживания строителей в непосредственной близости от проектируемых объектов устраивается вахтовый поселок на базе заброшенного п. Гранитный.

Наименование показателей  Ед.изм. Показатели
Тип сооружения  - Однопутный ж/д тоннель
Длина тоннеля  м 6682,05
Новые дренажные штольни:
- штольня Восточного портала-длина  м 1747, 36

- штольня Западного портала - длина

м 1500, 00
- штольня №1 - длина м 232, 0
- штольня №2 - длина м

232, 0

Существующая штольня  м 6682,0
